大家好，又是新的一周，又是新的一天，一周的工作又要开始了，想必很多人又要为各种建筑立面而焦头烂额了，这年头虽然各种立面赏析，动不动几百张Pinterest立面图合集，但想做出有意思的立面却越来越难了，更何况还有各种造价，建造技术的限制，但是即便如此，仍然会有很多立面惊艳到我们，这不，上海龙湖天钜展示区的风铃幕墙立面就成功吸引了我们的注意力。

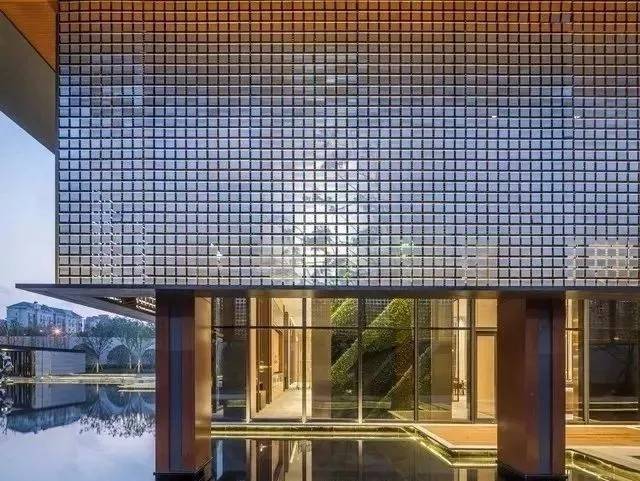

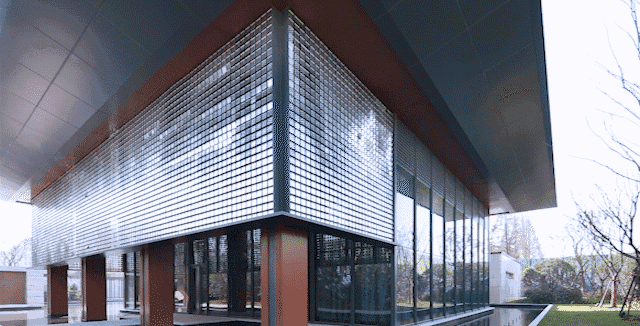

乍一看就是一个普通的金属立面，建筑呢也是一个普通的现代建筑，但是一旦起风，那就会变成完全另外一种效果了。
OK~起风吧~

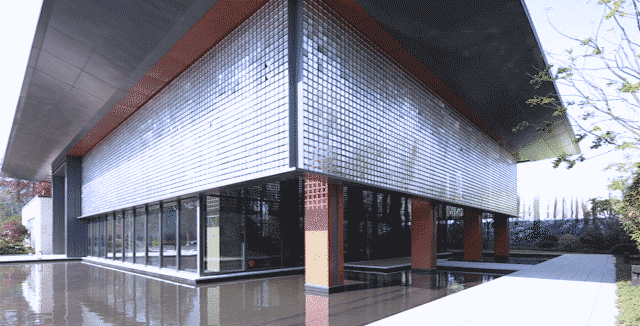

下图就是起风之后的效果，随风摇摆的立面仿佛波光粼粼的水面。
不得不说这个建筑师有点想法，通过风中飘雾的风铃幕墙，与波光粼粼的景观水面相结合，最终的效果Blingbling的真不错，就是不知道现场的声音是不是也和真的风铃声一样清脆。

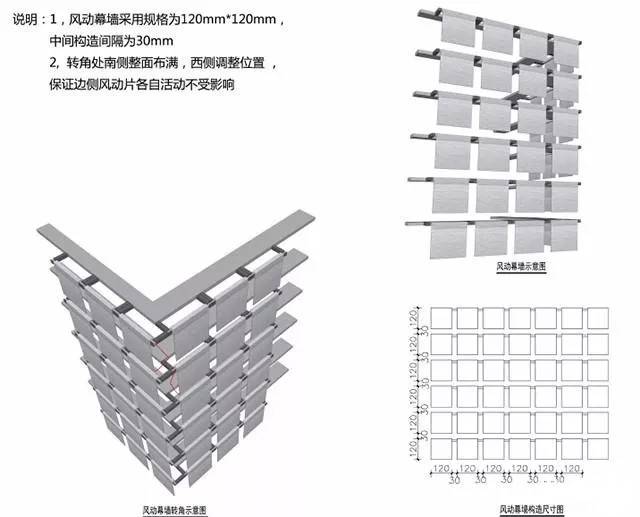

然后呢，对这个立面很感兴趣的我就去查了一下资料，发现做法其实很简单，一张图你就看明白了，

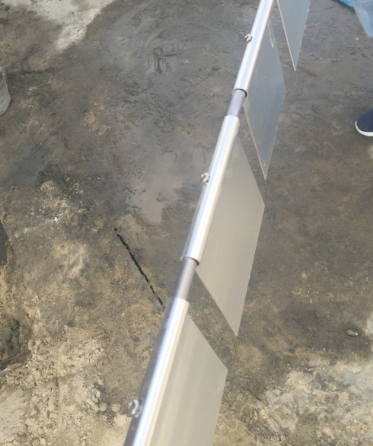

是的，就是一个杆子，给串起来，然后在加个固定，限制左右方向移动，让这些个风铃片随着风绕着杆旋转即可。随意构造上简单，实现起来容易。和里面的玻璃幕墙合起来成为双层幕墙结构。
到这里，相信大家都对这个立面有所了解了，简单易懂，效果出众，但是有个问题浮现在我的脑海。这样的一个设计，在前期方案的时候是如何想到的？想到之后又是如何去展示的？
首先这样的里面国外貌似早就有了。

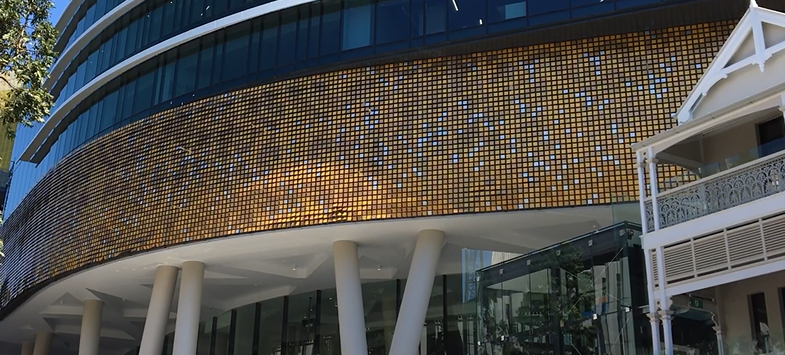

▲ 澳洲某项目风铃幕墙效果

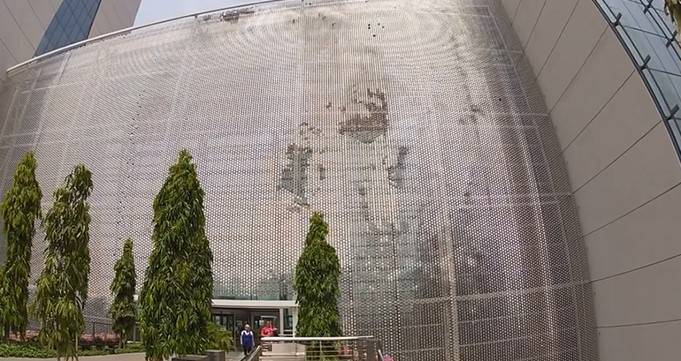

▲ 新加坡金沙酒店风铃幕墙效果

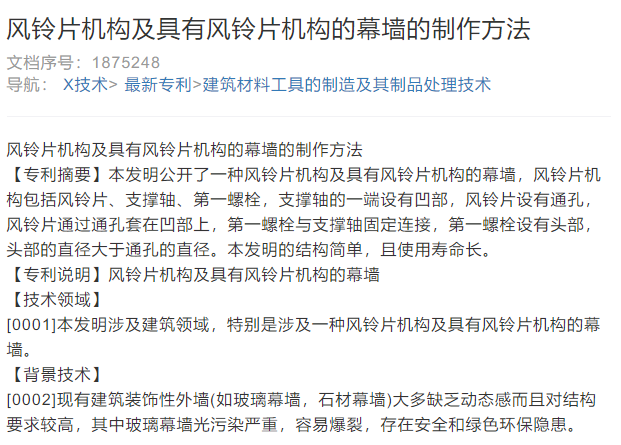

效果都不错，但是没找到现场视频听听具体声效比较可惜，也不知道最早想到的设计师是谁，但是搜索的时候意外的搜到了专利·····敢情是我们以后要用这效果还得付专利费么····建筑设计的路越来越不好走了。
好，第二个问题，这样子的效果如何展示？毕竟做方案不可能上来就给甲方画大饼，也不能靠比划。比较省事儿的办法那自然就是做个实体模型了，简单高效。再复杂一点就是计算机模拟了，毕竟经常是要做动画拿去展示的，总不能端着模型到处跑。
那电脑模型该怎么做呢？
动画又该怎么做而且尽量真实呢？
OK，按照惯例继续进入到教学部分了，今天的目标就是用Rhino把这个立面的干出来了，了解咱们蒯报的也知道这是咱们的特色。

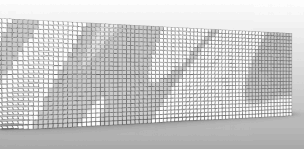

那先放成品，大概这样事儿吧，微信GIF真的太小了。大家线凑活着看吧。
我们的目标是尽量真实的模拟风吹风铃的效果，那自然不能随随便便的用什么干扰了，是时候祭出我们的动力学神器kangeroo了，如果是蒯报的老观众的话应该记得我们之前发过这样一个帖子：
是的，我们今天的内容逻辑上和这个是一样的，都是利用动力学的风力来模拟风吹的效果。那么咱们就正式进入咱们的教程内容。

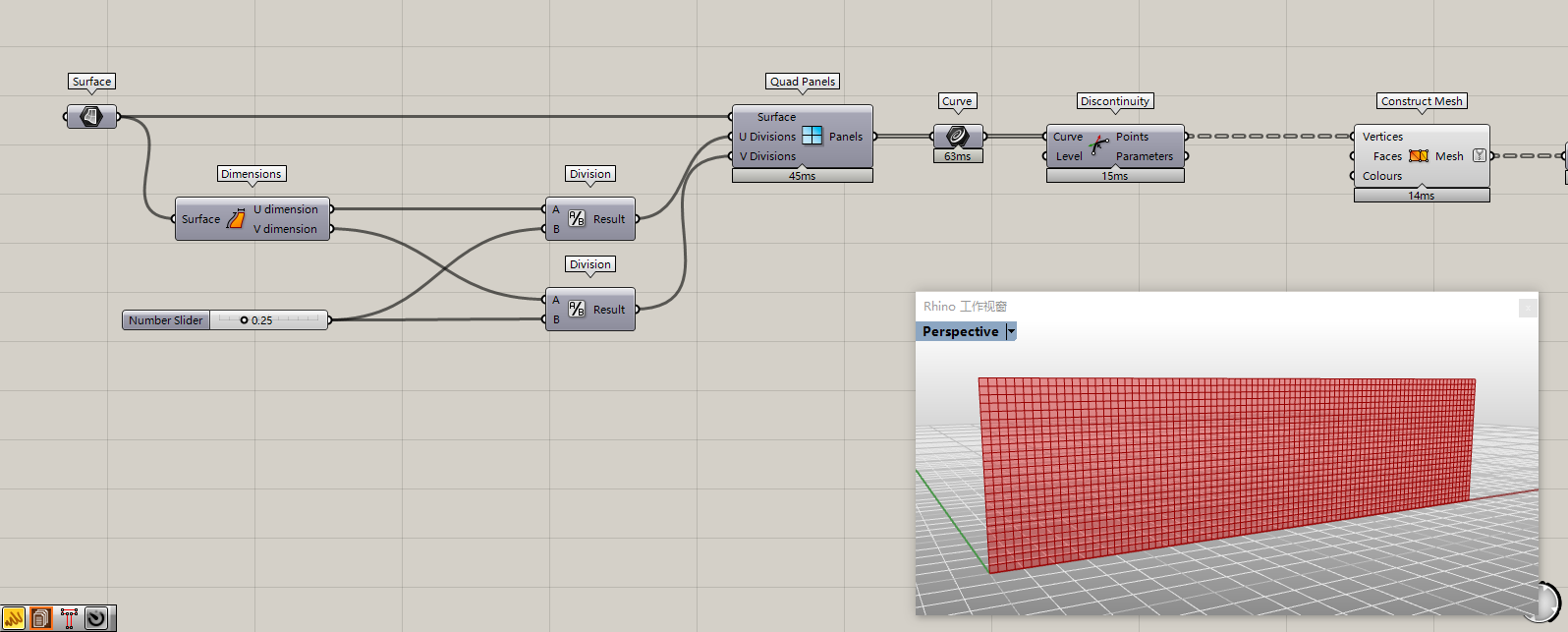

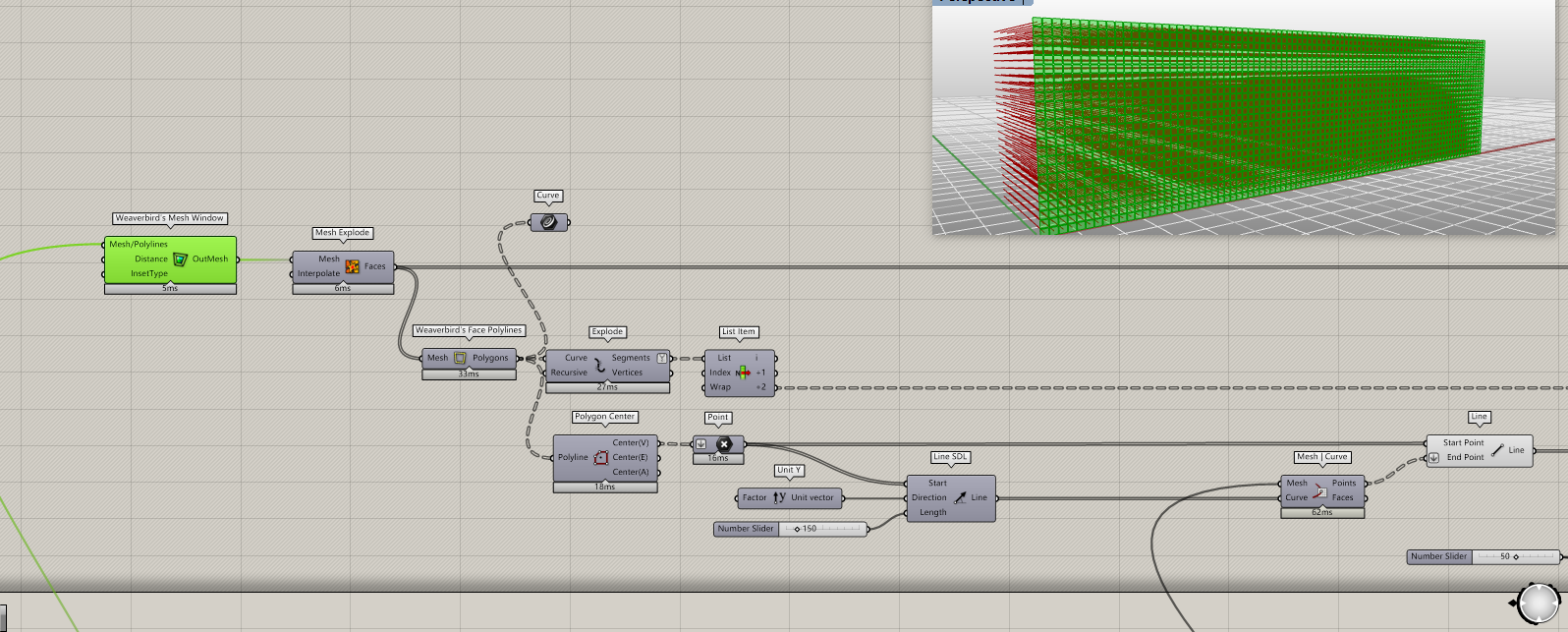

首先，我们先找个基础面利用lunchbox的运算器进行细分，再构建网格，得到初始的风铃片，因为kangeroo能处理的对象只能是网格。

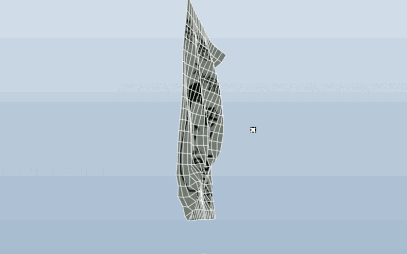

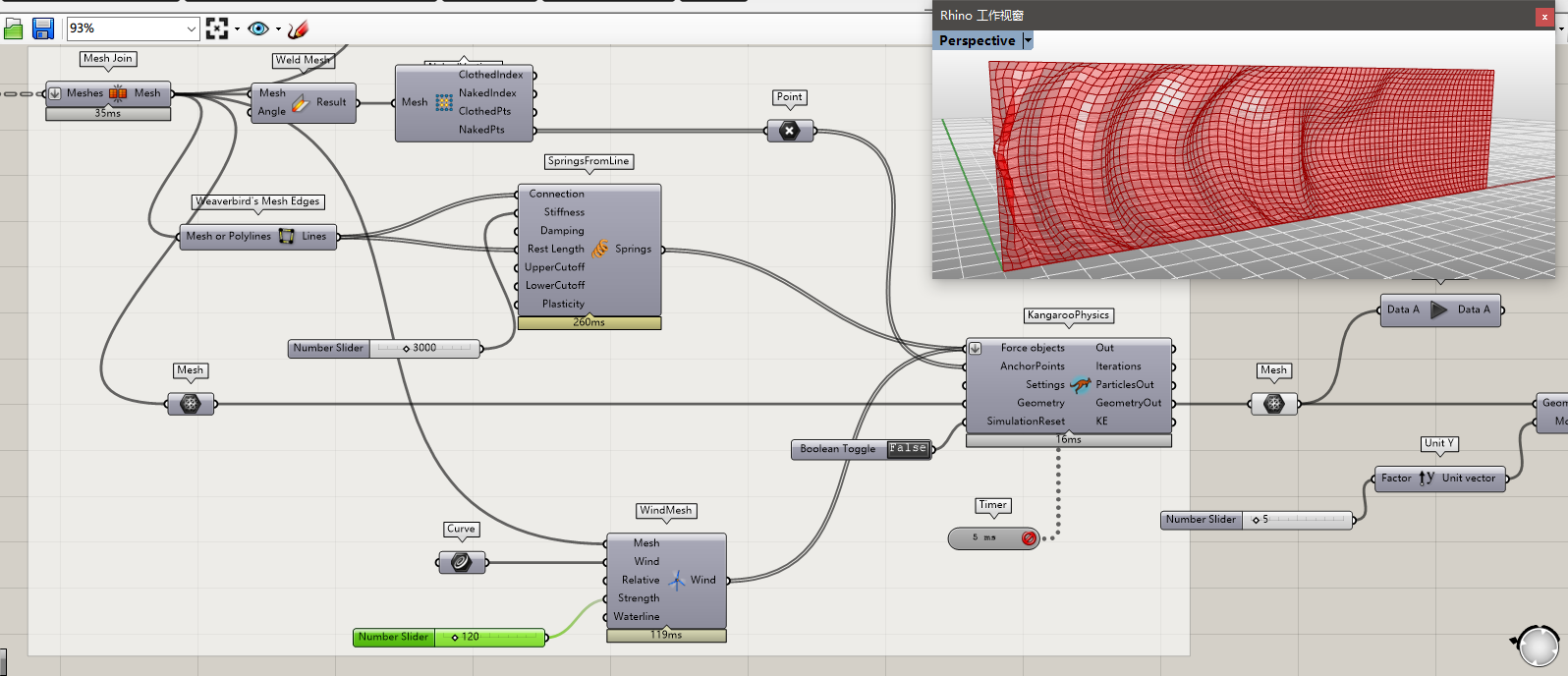

然后就可以愉快的使用kangeroo运算器了，只需要加两个力，一个弹力，一个风力即可开始运算，如图所示，咱们的网格已经被我们吹出了一堆褶子。
然而我们需要的是一个个的风铃片绕着杆件进行旋转，所以上图的网格肯定不能哪里直接用，但是可以用它对我们能的风铃片旋转角度进行干扰呀，是的，网格干扰旋转角度。

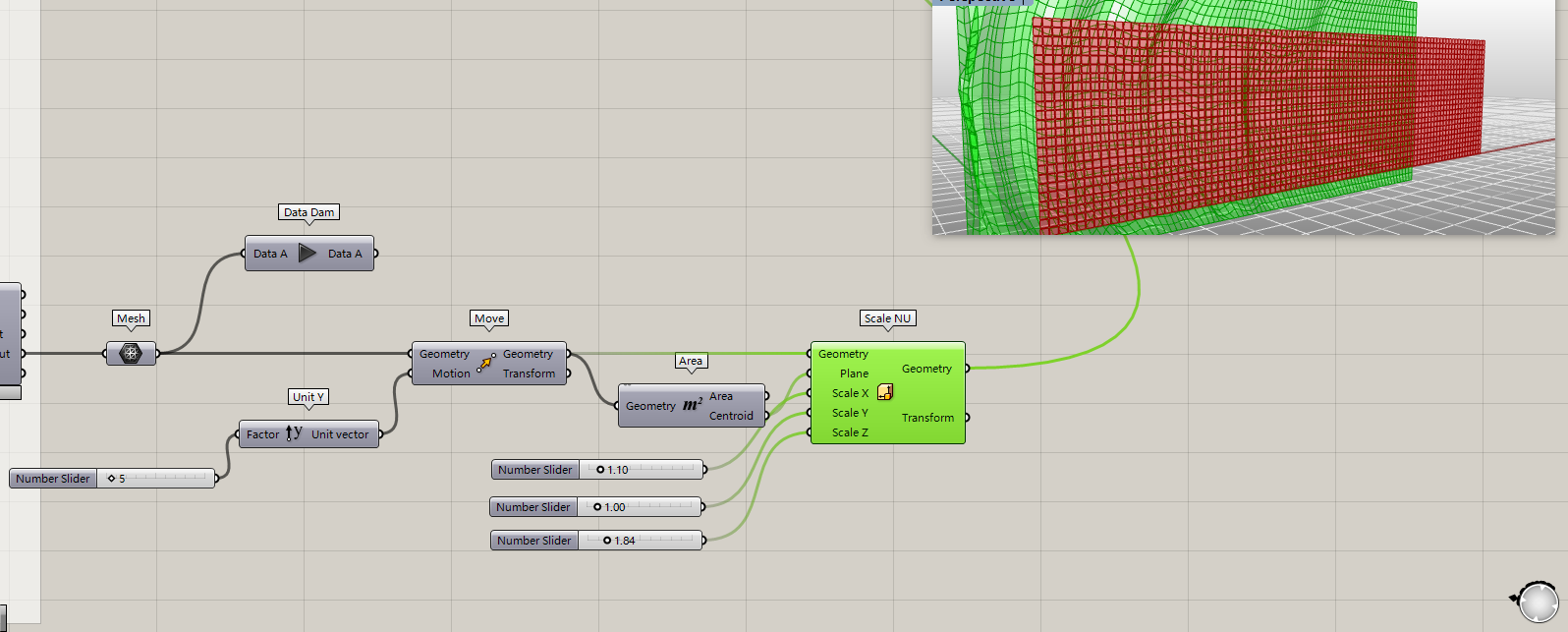

所以我们用我们的风铃片向我们吹褶了的网格投影然后求投影距离，根据投影距离来干扰风铃片的旋转角度。

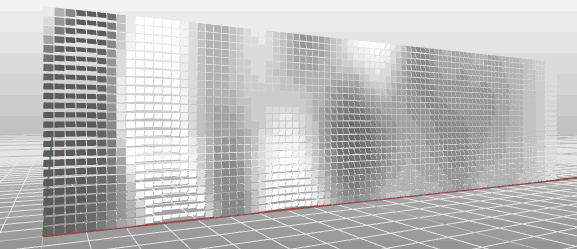

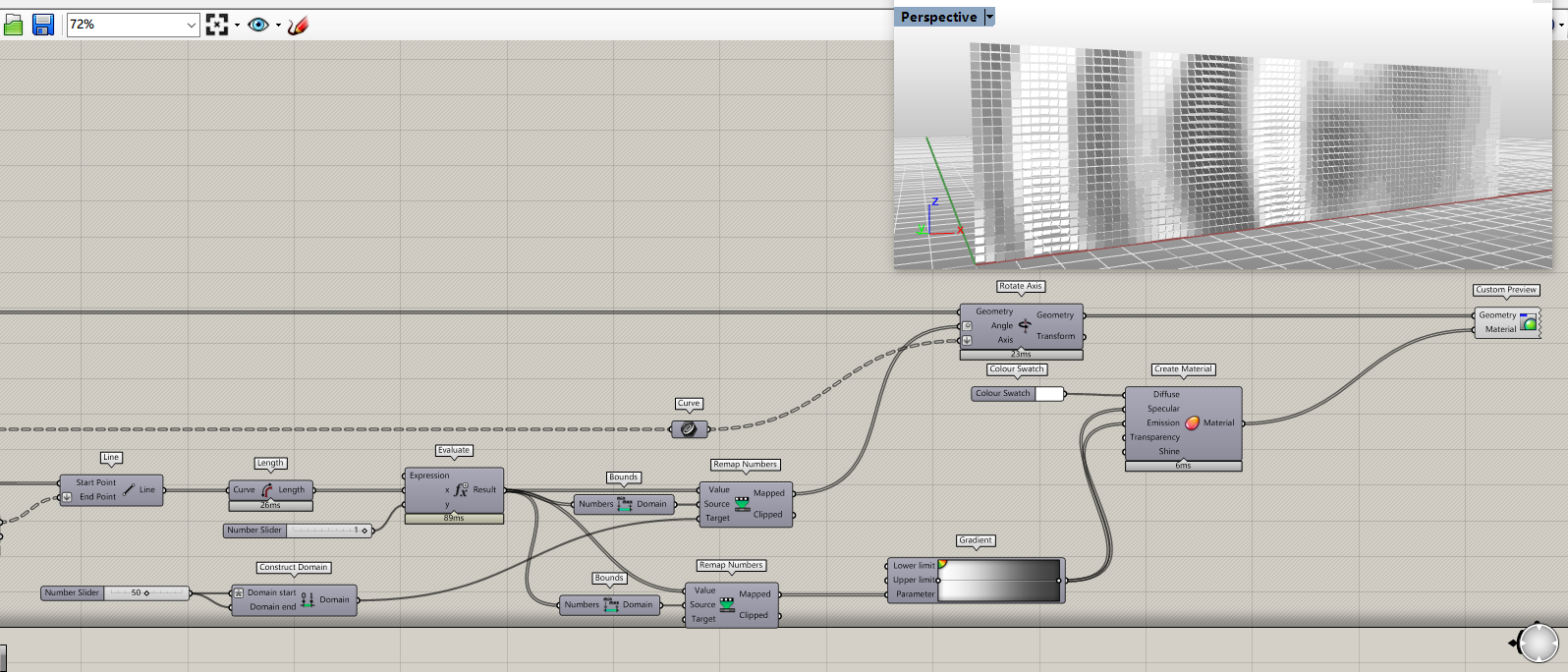

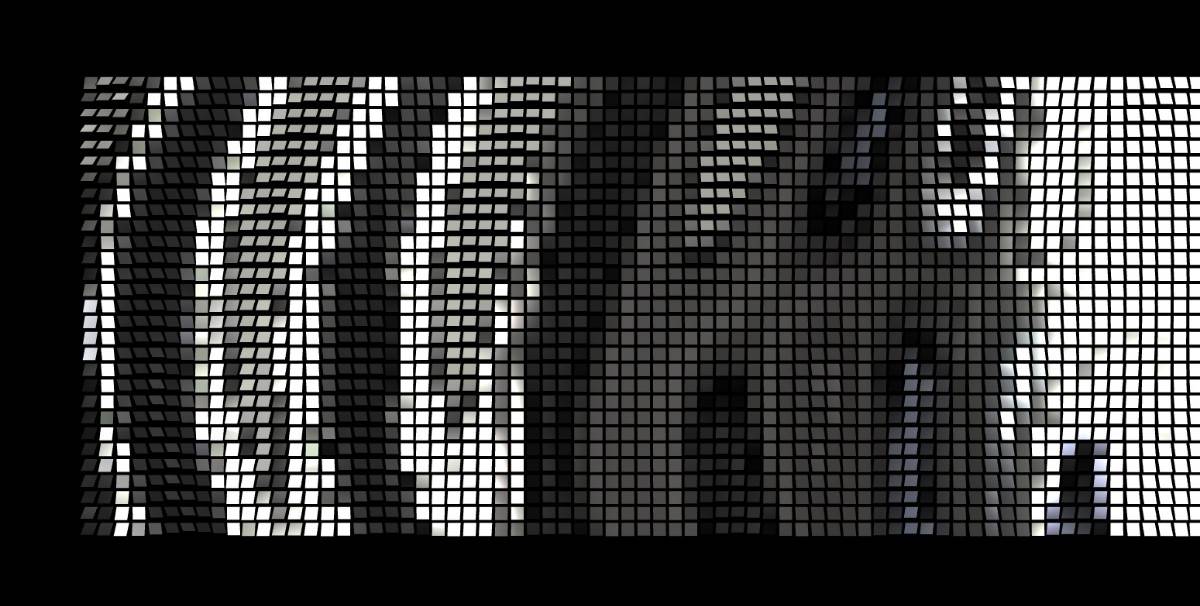

最终就可以得到咱们的随风摆动的结果，看上去还是很像那么回事的。

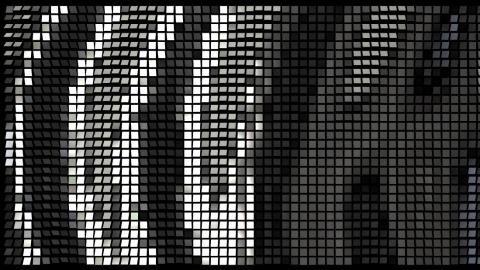

差不多就是下面的效果了，不过没有实际中那么大的风就是了。

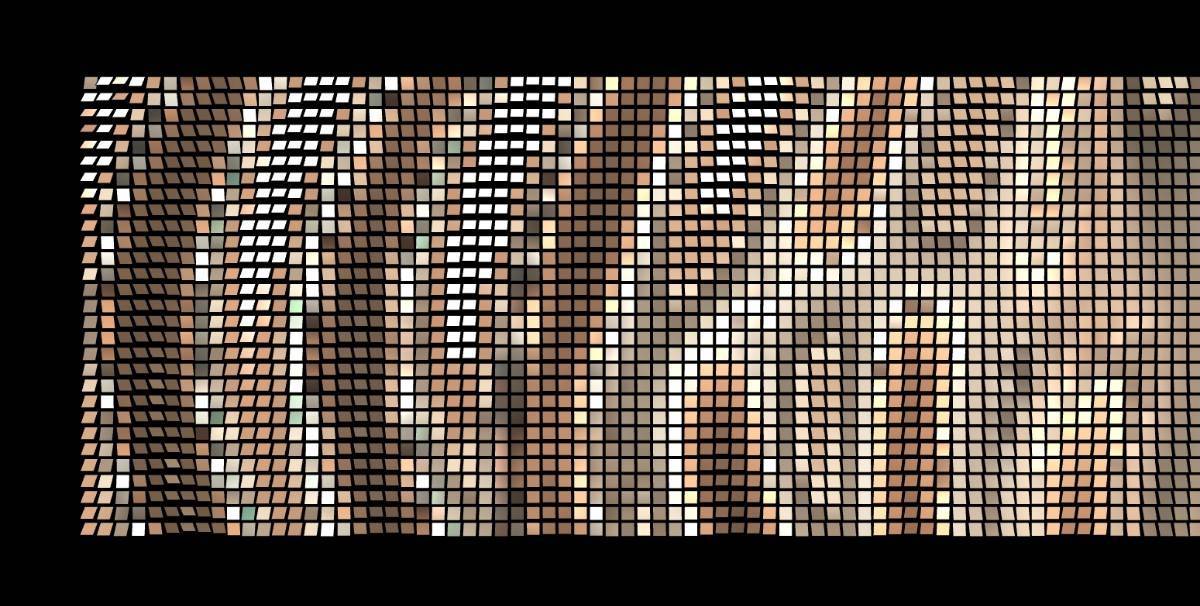

然后就可以bake到Rhino当中了，利用6.0新的显示引擎可以非常容易出效果
啥，讲的太快了还是没听懂么？那详细的大家就看视频把~
