GH极速入门之速读官方第三版教程
价格 19大可乐
该课程属于 参数化起点班 请加入后再学习

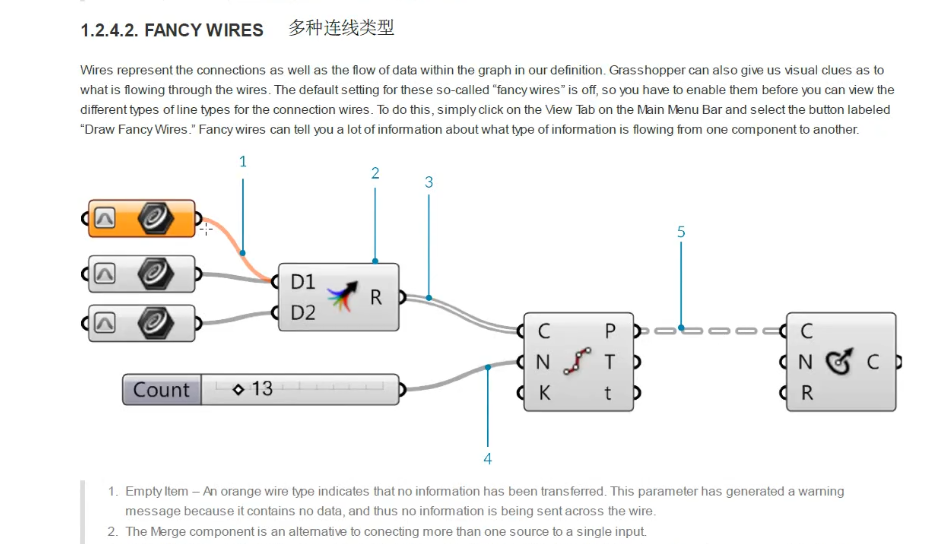

连线类型:

单实线(一组一个数据)

双实线(一组多个数据)

双虚线(多组多个数据)

连线显示类型:

改显示模式:右键-wire display

取消勾选后不区分线型:display-draw fancy wires

电池定义:

项目流程:从左到右



[展开全文]

右上角(与显示有关):

不显示任何物体

显示线框不显示面

着色

只显示被选择的物体(选择电池组)

颜色设置

渲染网格显示设置



GH生成的物体会显示在rhino界面,但无法选择,无法操作,也无法进行渲染



操作轴工具

在GH中,使用点运算器,右键-set multiple points(设置多个点),若此时rhino中没有点物件,就可以自行绘制点,这样生成的点会有操作轴(需要将display-gunballs勾上,才会显示操作轴),此时可以通过操作轴来控制点

bake物体(将GH中的预览生成rhino中的物体)

电池中键-bake 或 电池右键-bake(可以进行更详细的编辑)

单位和公差

GH继承rhino的公差和单位

远程控制面板

支持远程控制面板的电池:拉杆 panel boolean toggle

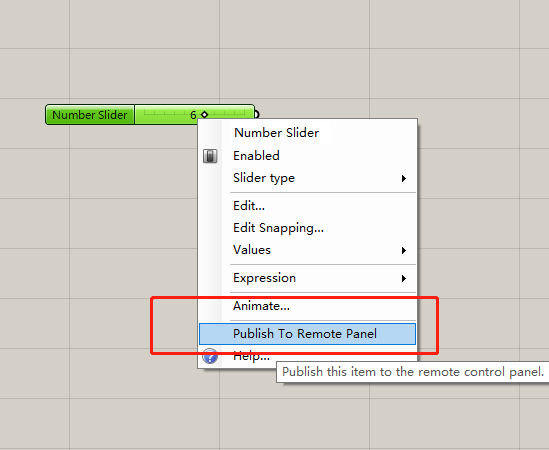

对需要在rhino主界面中显示的电池右键-pubulish to remote panel,在右侧面板右键-打开grasshoper,就可以显示之前设置的电池了,右上角的小绿笔(edit panel)将电池拖出面板就是删除

文件管理

rhino和GH各存文件

模板设置

先画好面板,存储文件,grosshoper settings-files-template中设置模板路径

[展开全文]

1.GROUPING成组

edit-grouping或ctrl+G或中键 可以将多个运算器成组

点击成组后形成的矩形块,右键-colour可以调整块的颜色,make colour deflaut可以将当前颜色的设定默认块的颜色

双击块可以改变块的形式

在组内还可以继续成组,在组内成的组没法直接选中,选中大组后edit-arrange-put to back可以使大组放在小组后

选中组后右键可以给组命名

选中几个运算器后,上下左右四侧的灰色小图标可以将运算器对齐

display-canvas widgets-align显示对齐图标

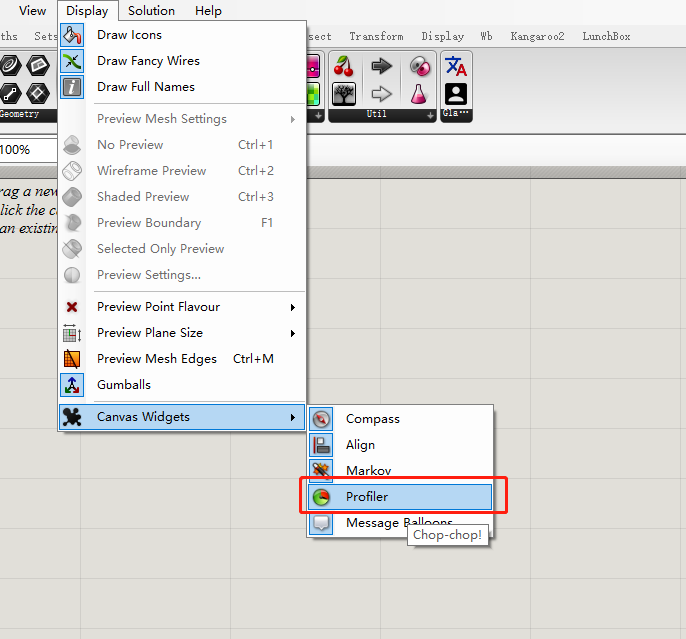

2.分析工具(运算器时间)

display-canvas widgets-prolier显示运算器所花时间

3.运算器推荐工具

左下角有小图标推测下一步使用说明运算器

4.查找特定的运算器

在空白位置处双击,输入关键词进行查找5.

5.查找电池图中的运算器

空白处右键或中键-find输入关键词

[展开全文]

记录建构历史 gh编程的基础

gh和rhino是联动的 gh各个电池联系都是联动的

gh擅长重复数据的操作

[展开全文]
  • 数据结构
  1. flatten(拍平)
  2. graft tree(升树)
  3. the path mapper
[展开全文]
  1. 布尔-逻辑运算符
  2. false=0  ture=1
  •    LIST(GH最强大的功能之一)
  1.
[展开全文]

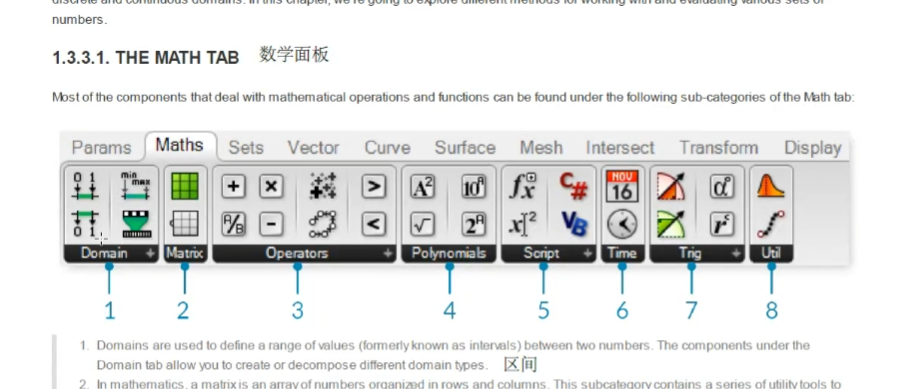

  •       数学面板
  1. 条件判断(conditional operator)
  2.  array(阵列)
  3.
[展开全文]
  • 点:
  • 向量:方向+长度、是一个矢量
  • 平面

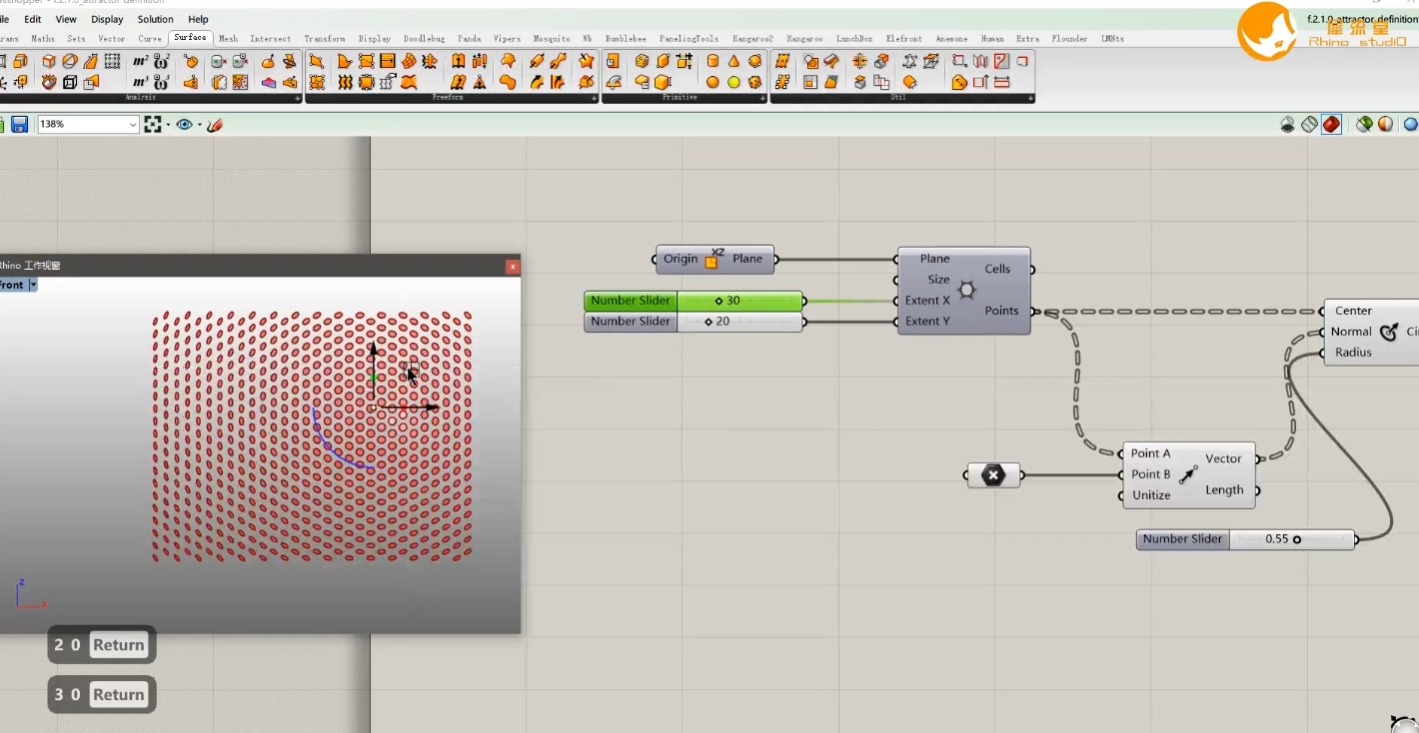

  •         干扰acttractor

最简单的干扰

[展开全文]
  •         数据连线类型

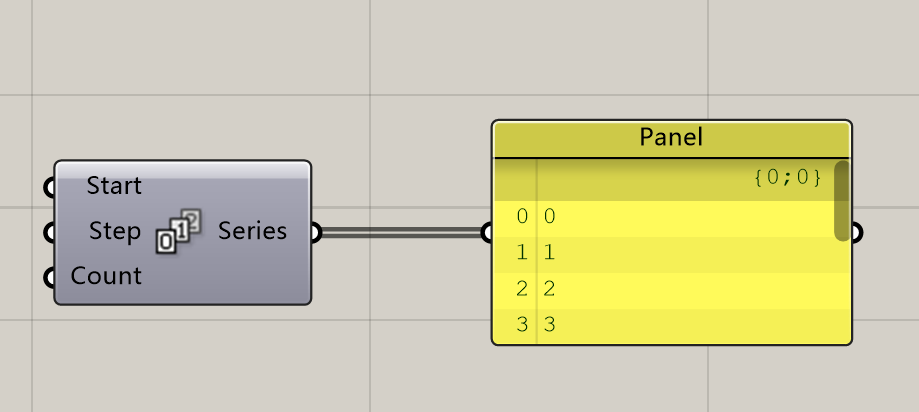

  1. 单实线:一组只有一个数据

     2.双实线:一组有多个数据

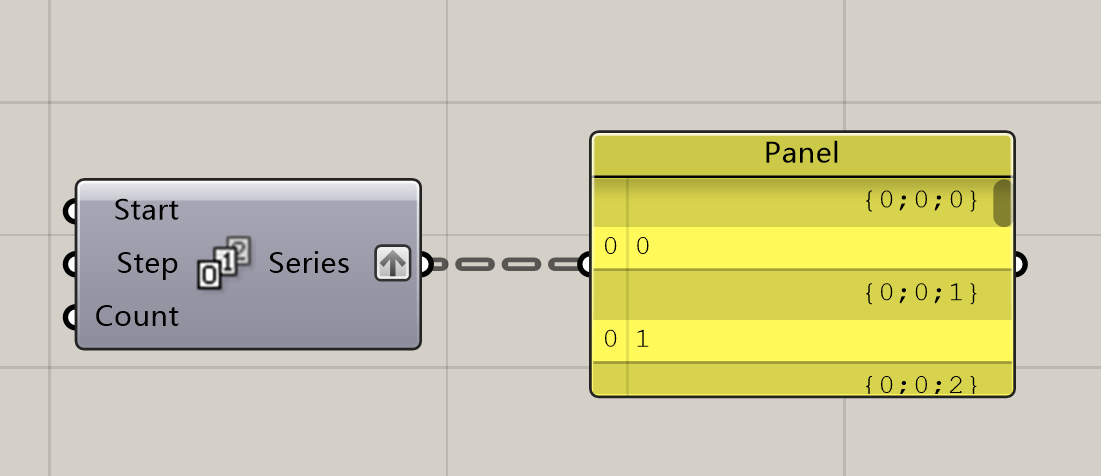

  3.双虚线:多组有多个数据

可以通过数据连线进行预判

可以设置改变连线显示模式

  • 项目流程-从左往右
  • ​​​​​​​构建算法
[展开全文]

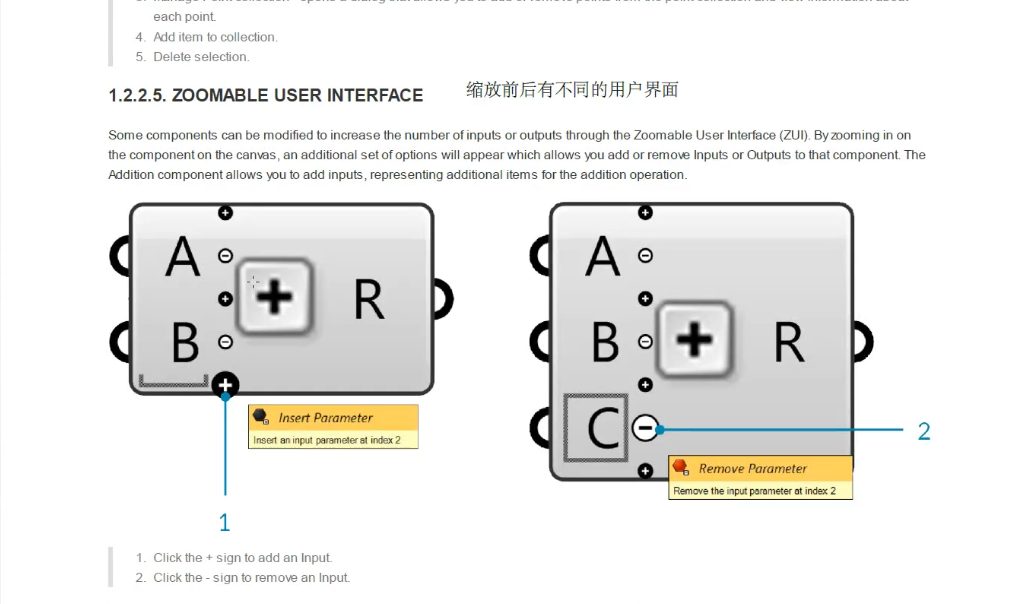

  • 运算器缩放前后有不同的用户界面
  • 数据类型(大多数的运算器可以储存2种数据)-静态、动态

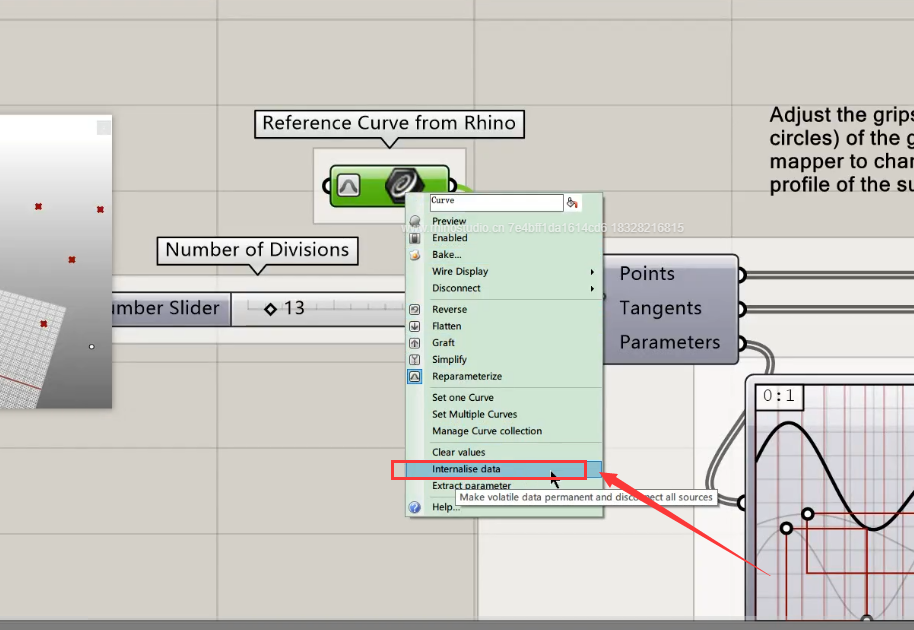

  1. 内置数据操作

2.输入参数最常用的运算器

3.graph mapper-简单来说就是一个函数

  • 运算器连线
  1. 按住ctrl加选
  2. 按住shift



[展开全文]

运算器类型

  1. 参数(储存数据),列如常见的point、curve等
  2. 运算器(进行运算),如divide curve等

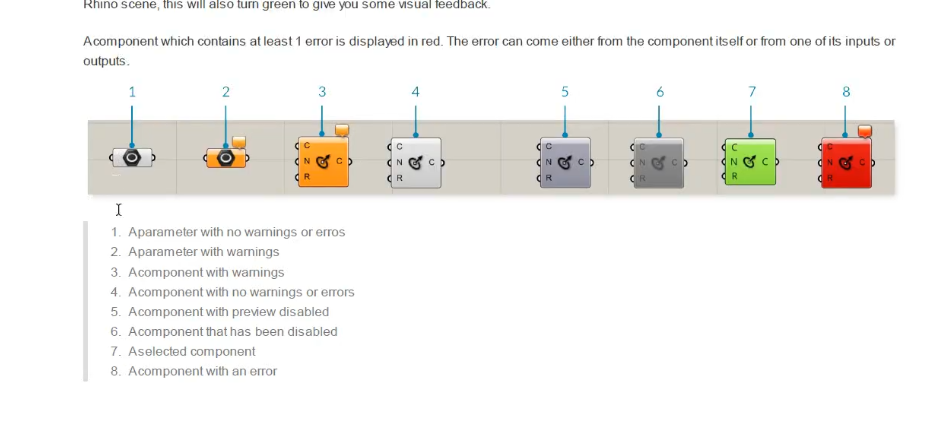

  • 运算器的颜色-预示运算器的状态

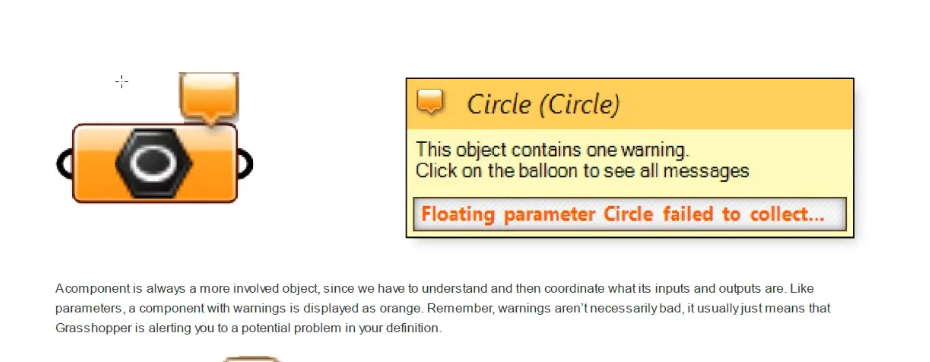

  1. 参数运算器-黄色表示没有数据,会有提示
  2. 各种颜色的运算器状态
  3. 红色是错误状态
  • 运算器的组成(输入、图标、输出

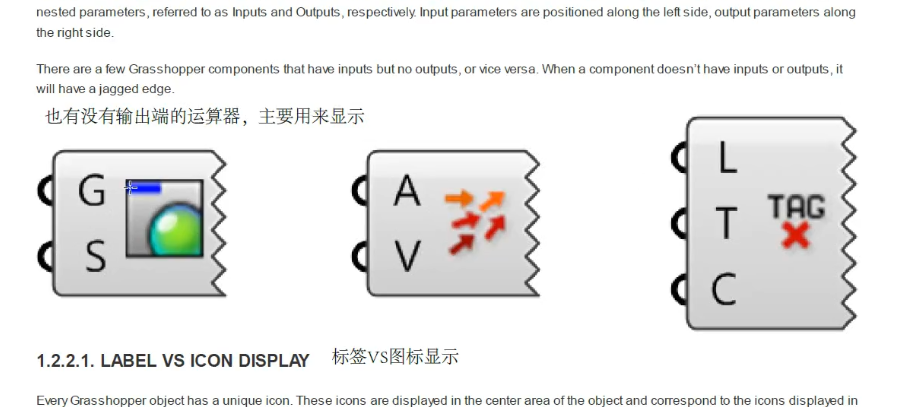

  1. 也有一些没有输出端的运算器,主要用来显示,列如
  2. 每个运算器都有独一无二的图标
  3. 可以在display设置栏设置图标显示和文字显示
  4. tool tips 提示工具,每个运算器都有数据提示
  5. 每个运算器都有自己的菜单,
[展开全文]
  1. 右上角改变显示模式,也可以设置显示精度和质量。
  2. gh显示在rhino中的物体是在rhino中无法被选取的
  3. gh中对数据的改变是实时可见的
  4. bake将gh中的物体显示在rhino中

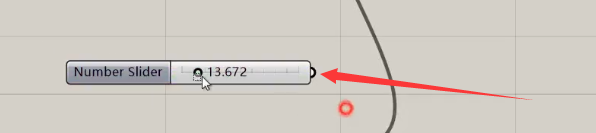

  5.  可以将数字滑块点击,在rhino中可以在属性中通过调节滑块改变
  6. 只有布尔值、panel、数字滑块可以远程控制
  7.
[展开全文]
  1. 工作区是一个无限大的平面
  2. ctrl+g 打组,双击改变形式
  3. 组内还可以打组,点击右键可以给组标注
  4. 打开此功能显示运算器运算时间
  5. 打开一个运算器,系统会推测你会运算什么运算器
  6. ctrl+alt+鼠标左键显示电池块位置
  7.
[展开全文]
  •       第二节课
  1. grasshopper在6.0版本已经内置化
  2. 小窗口插件topmostviewport
  3. 标题栏双击可以最大最小切换
  4. 视图右上角切换工作文件
  5. GH窗口浮动于rhino上,是独立的
[展开全文]
