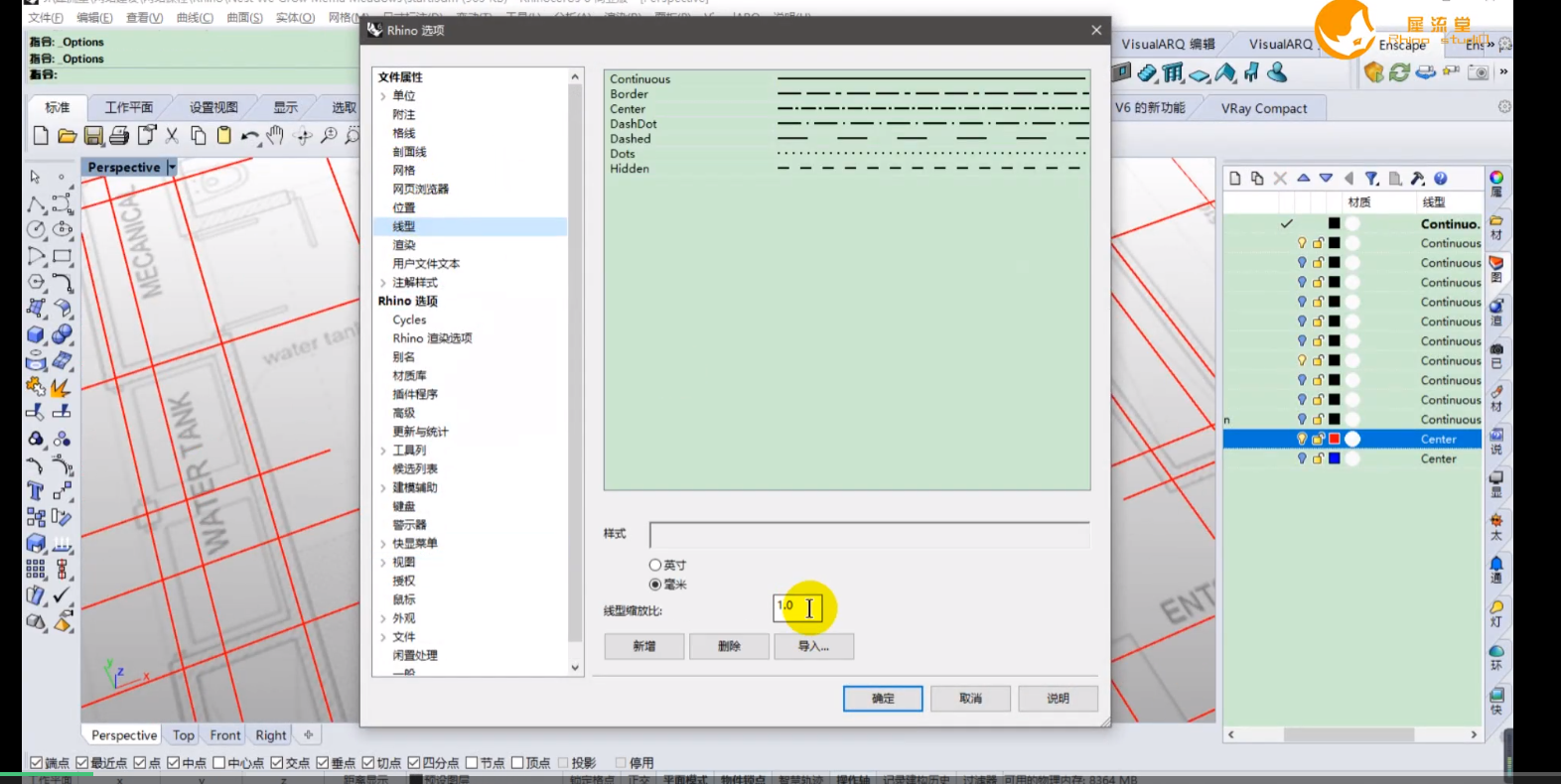

1-线型比例调整

顶部瓦楞板支撑建模

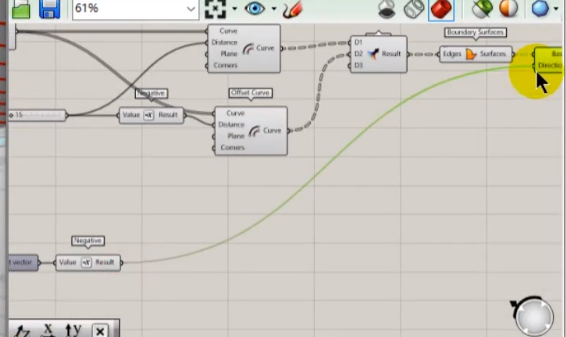

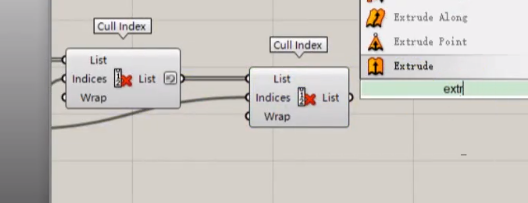

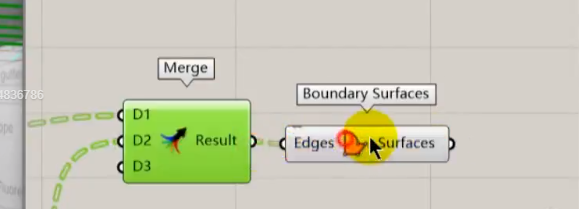

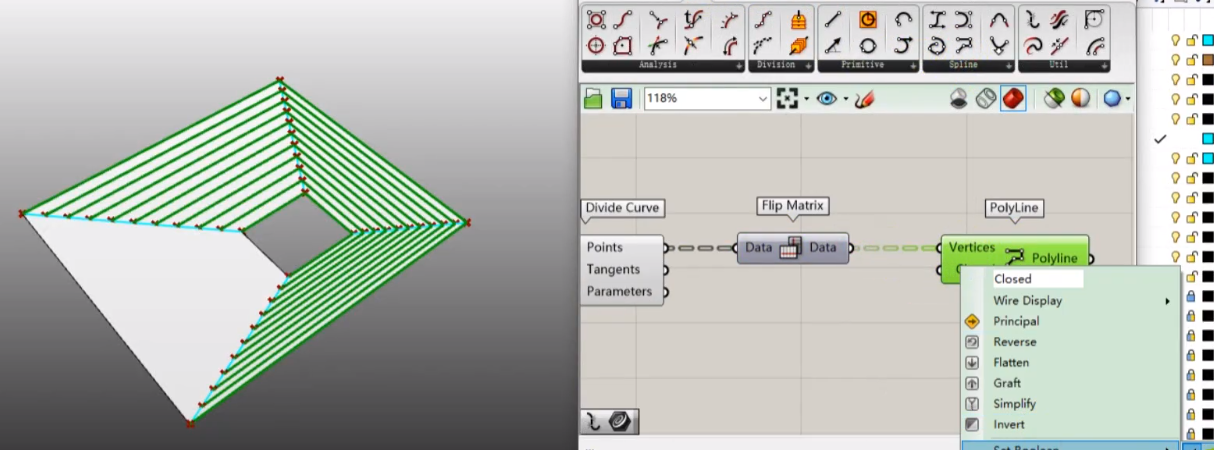

dp复制四个边缘→divide curve等分四条曲线→Filp Matrix翻转数列→p右击polyline拍平olyline连接成线，数据都是成组的，所以一下Fla→删除第一根和最后一根，用到两个cull index，第二个因为不清楚总共有多少组，避免去数，所以右击cull翻转一下REV→往两侧偏移15offset crv，外偏的两把个值合并的一起merge，boundary surfaces成面→extrude向下挤出，Z方向，负方向，长度60（75）→group成一个群组，flatten拍平→bake

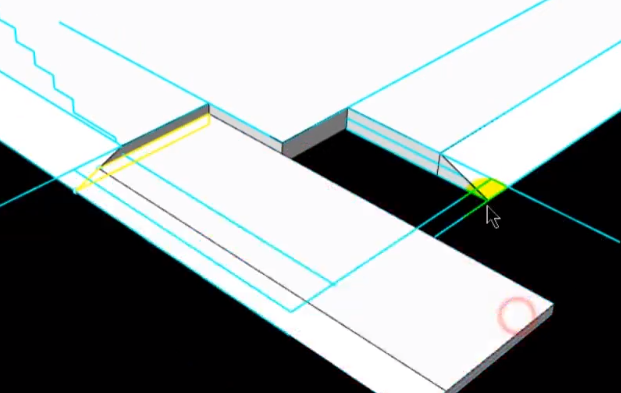

开始从下到上去细化，clip创建截平面。

选择剖切面到顶视图，属性，显示再顶视图激活。

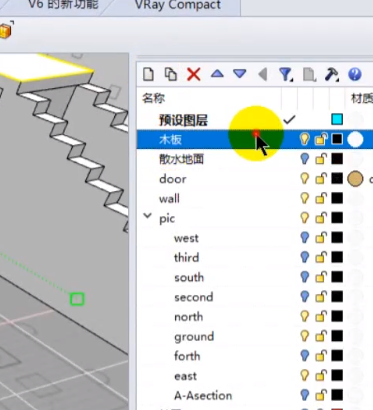

新增的图层

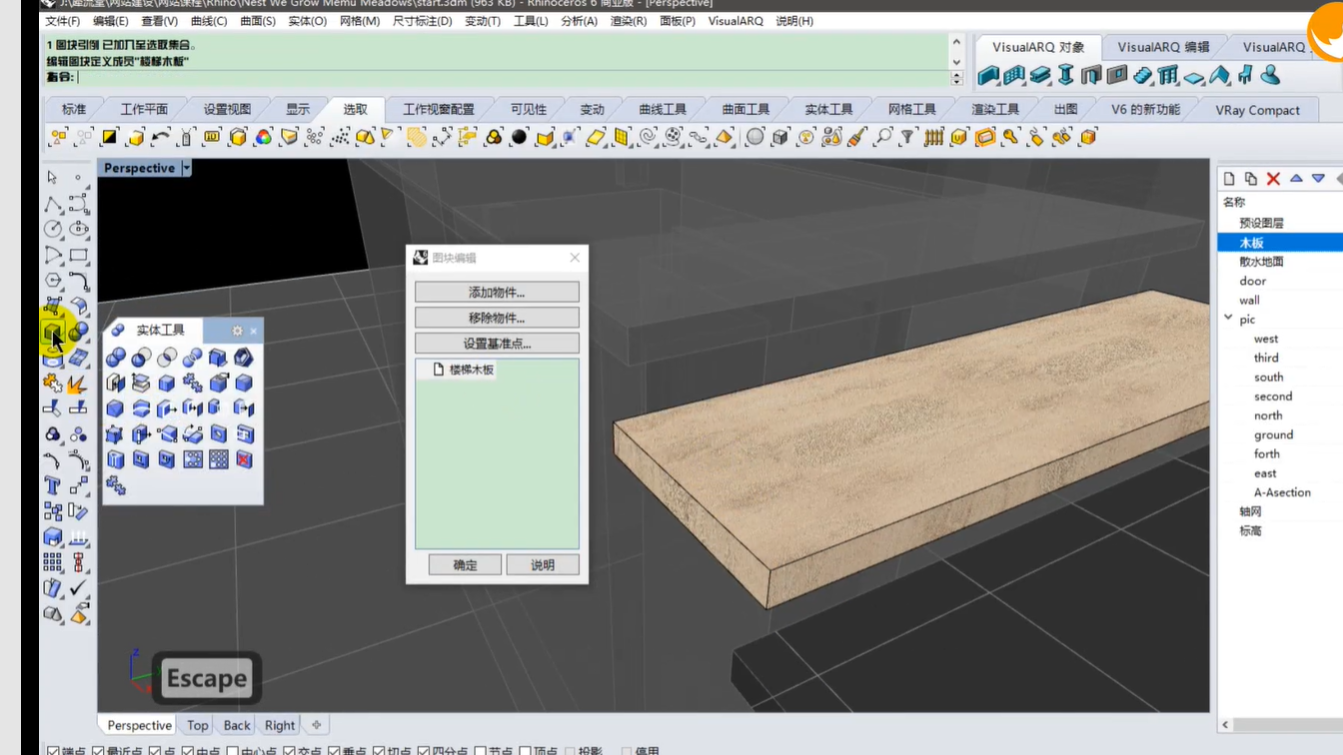

同种类型的物件可以成块。方便后期统一修改。

贴图中有白点怎么处理？

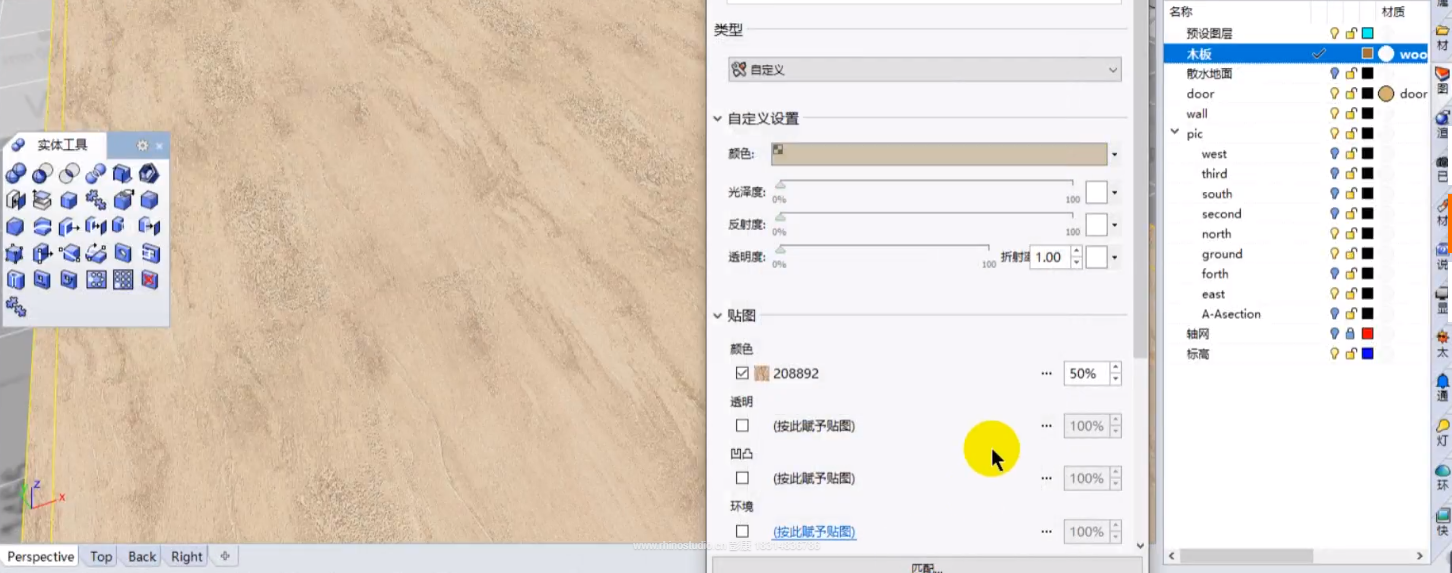

材质面板中，颜色给一个和当前贴图接近的颜色，然后把材质贴图的比例修改一下，例如50%，这时候得到的材质显示为颜色上叠加了以50%显示的材质贴图。

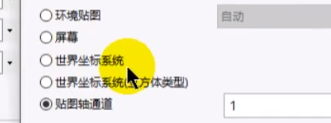

对于横平竖直的坐标轴物件，直接给予世界贴图轴坐标系统。

makehole建立洞

曲线布尔

合并共面

SET可以调整曲线位置

各个视图灵活应用，back视图

注意入口三水造型

subcrv

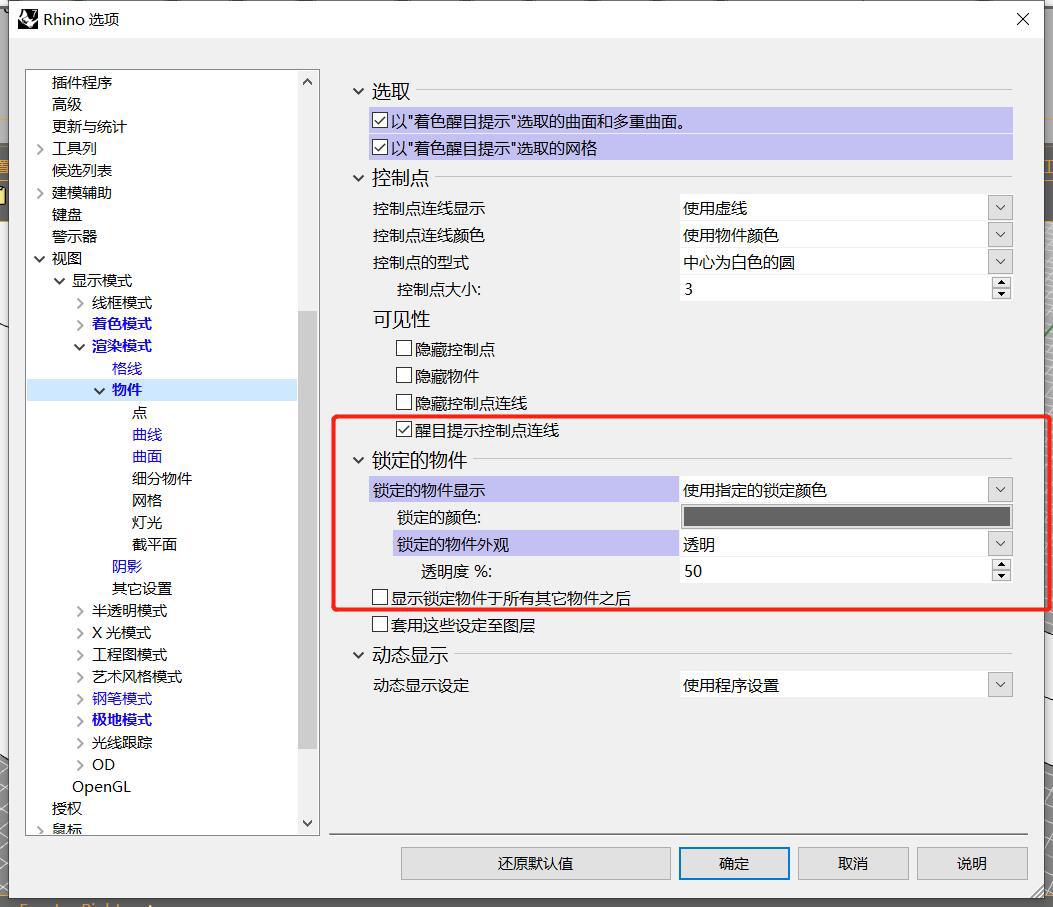

选项中调整线性的显示比例

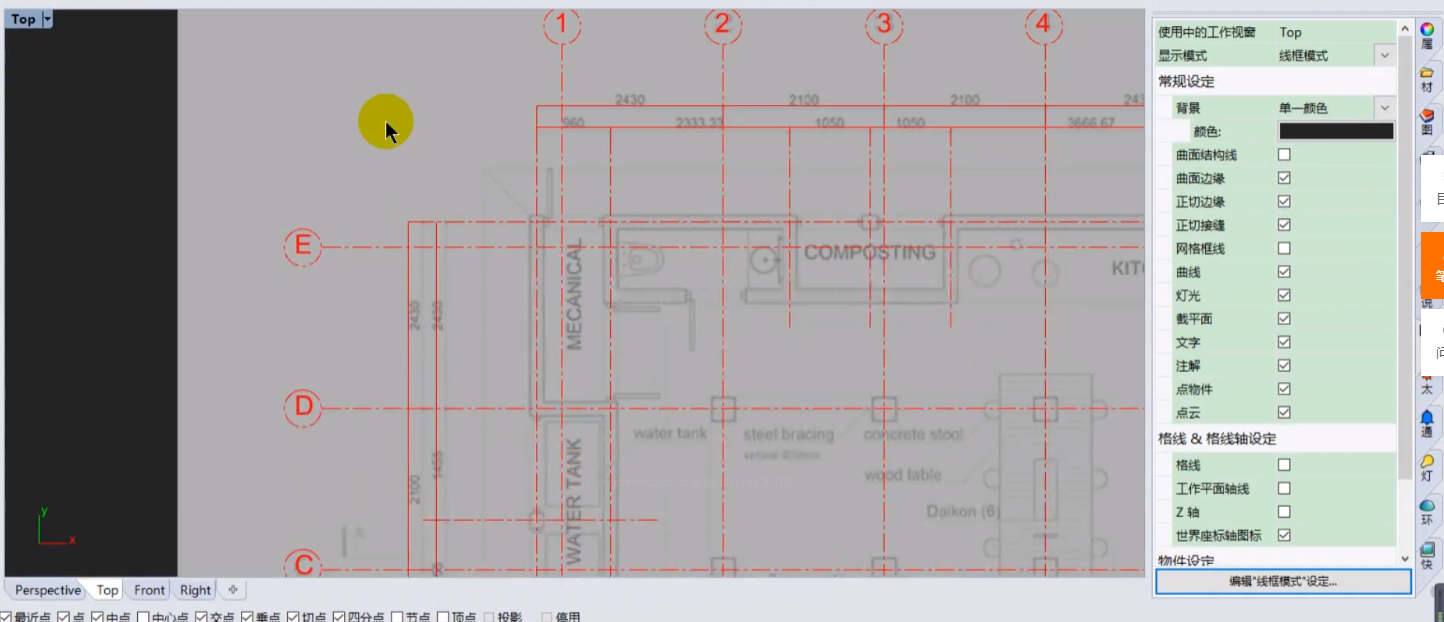

绘制的过程中，如果觉得背景颜色为黑色更方便，可以在显示中设置背景显示颜色

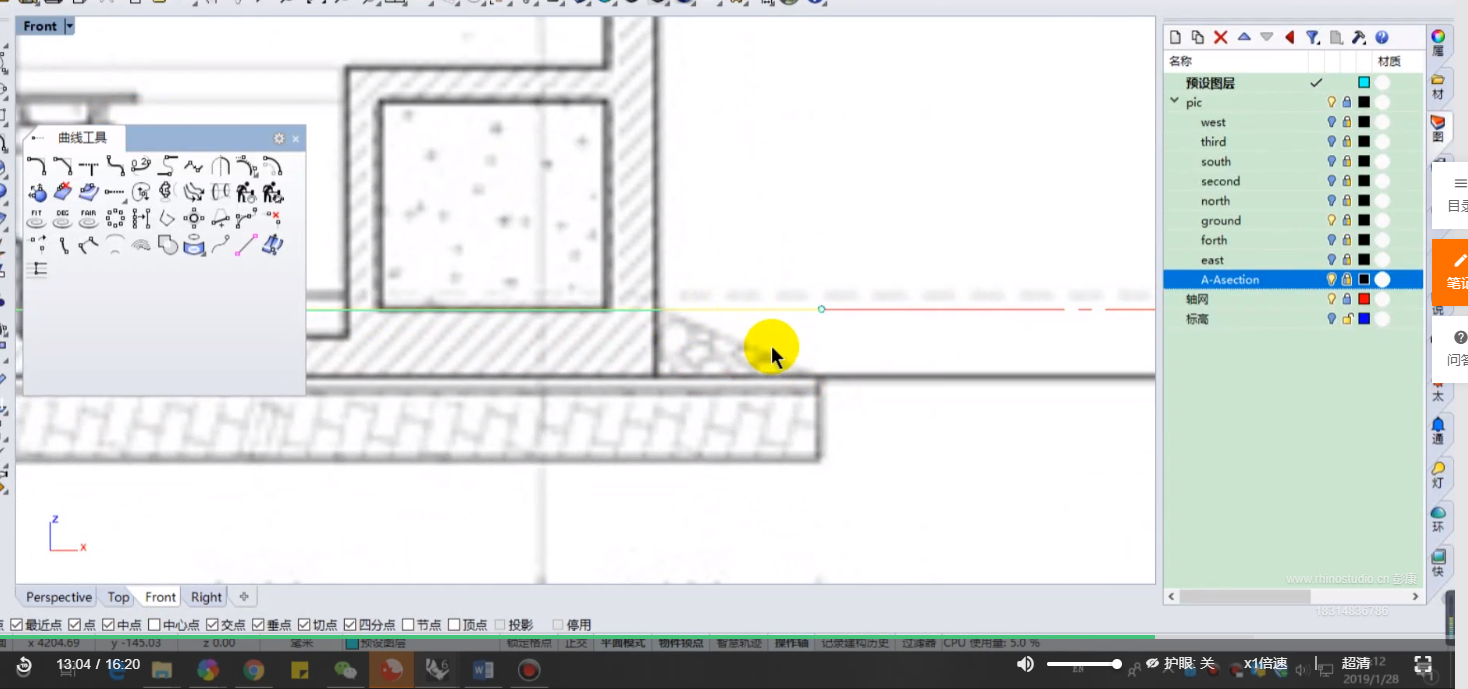

建模过程中，可以通过项目图片，或者立面图分析 模型的结构。

投影至工作平面锁点投影至工作平面锁点

投影至工作平面锁点投影至工作平面锁点

操作轴缩放

0和-1的妙用

isolate 隔离群组后ctrl+shift 可选取群组内物体删除等改动
