Rhino基础课程学习-课时3 视图操作

1.

视窗操作界面

2.

快捷键：z 空格，对选定的画面进行框选

3.

Ctrl+右键，对画面进行细致的推拉

4.

当发现摄像机缩放不动了，需要即使用z键进行框选，调整摄像机的对焦位置

5.

想要改变画面的透视，可以在属性中“投影”进行修改

6.

选择两点透视后，在画面中出现了地平线，可以在“显示”中的“阴影”关掉

7.

在“视图”中可以调出“等角视图”

8.

可以在“摄像机”中，对画面的焦距进行调整

9.

斜轴测可以在100gh中，进行搜索，找插件进行制作。Rhino中没有直接的功能做这个。

10.

按F6就可以调出摄像机点位，对摄像机进行操作

视窗操作

四试图 4view

鼠标中键 改旋转 可通过工具-鼠标-鼠标中键

F6 当前视窗摄像机

透视、平行、两点透视

设置摄像机

找出图角度，设置人视角度，两点透视

景观插件land design

ctrl+tab切换视角

1、快速切换视图 ：ctrl+tab

2、重置4视窗：4view

3、z框选可放大、也可对焦到所需物体上，经常使用

4、shift+右键可以平移、右键+shift可以仅垂直或水平旋转式图（在固定了相机高度后水平旋转很有用）

5、Ctrl或Alt+右键可以细致推拉

6、4视窗情况下在透视视窗按F6可打开当前视窗的摄像机

7、Ctrl+alt+右键，可以在透视图中水平旋转视角，shift+右键，可以平移透视图；Alt+shift可以在透视图中垂直旋转相机（在属性中摄像机旋转改为0即可恢复）

8、相机放置在任一点：先放置一个点，然后将相机放置在该点上，在按Ctrl+alt+右键调整角度即可，或者通过放置摄像机的目标点也可以达到该目的

1. Ctrl+Tab 快速切换视窗

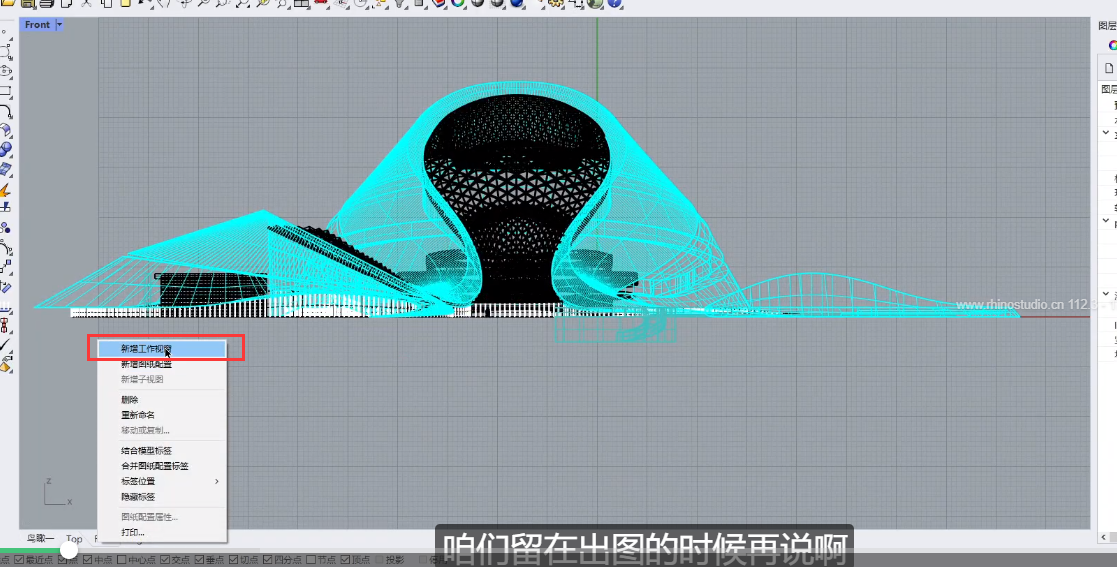

2.在视图下点击右键新增工作视窗

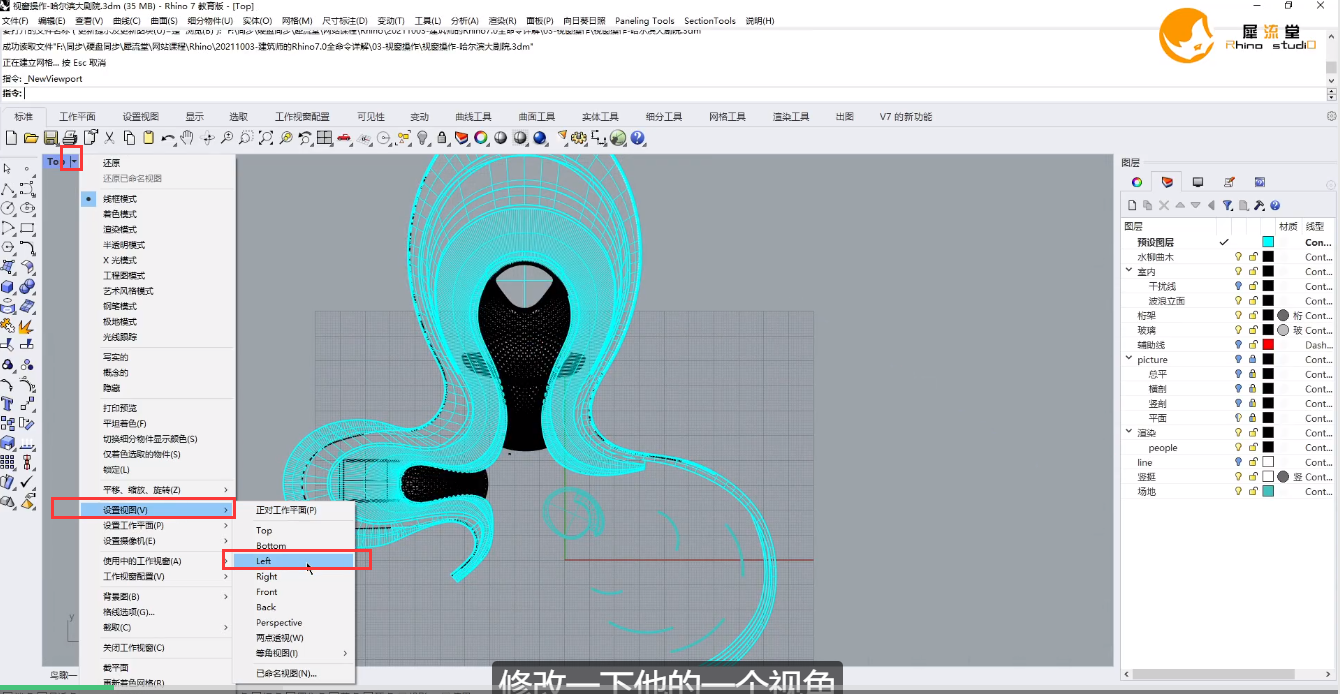

3.在视图上方点击右键，设计视图，修改视角

ctrl+TAB切换视窗

z加空格，框选缩放

ctrl+右键，细致推拉

人视高度调整：改四视窗，按F6，相机视角，摄像位置点拖动到地面，选中，命令setpt，调整

2.直接右视窗，调整摄像机z轴

Ctrl +alt模拟人转头

alt+shift旋转

某个地方看：点放在某地，开启物件锁定，把右侧框内的相机放置到该点

目标点同样可放置

lands design插件直接设置相机点。

☑平行投影（轴侧）

☑等角轴侧

□斜轴侧（需要插件）

100-gh.com

lands design景观插件可以 设置摄像机

【快捷键/命令】

4view 标准四视窗

F6 打开当前视窗的摄像机

setpt 设置点位坐标

ctrl+alt 模拟人转头

alt+shift 旋转镜头

调整视角的三个fang'fF6调整摄像机，将摄像机位置拖动到地面上去，设置摄像机高度和目标点高度。

或者在属性里面，在相机高度调整到1.8m，ctrll+alt调角度

放置摄像机的位置，在画好的一个点的位置上。

setpet拍平

ctrl+tab 快速切换视窗

4view，重置为4视窗

滚轮缩放，右键旋转，shift+右键平移

z键框选，摄像机对焦

ctrl+右键，细致推拉

透视，设置焦距，大广角30

等角轴侧可以直接得出

斜轴侧需要借助插件

F6看到视窗，看到摄像机。人视高度拖动到地面上，大概找一下高度位置就行。

或者对焦距点进行SetPt 拍平。

或直接在视图属性里修改Z坐标为1.8m。

直接给一个点，在摄像机中点击放置。ctrl+alt调整视角。

set viewpoing，lands 景观专业的插件
